Исследование сетей: с чего начинается достоверный замер
Для того чтобы провести корректные измерения необходимо подробно изучить проектную документацию и реализацию комплекса оборудования и воздуховодов. Поэтому сначала проводится обследование. Инженер выезжает на объект не просто с чемоданчиком анемометров — он начинает с паспортов вентиляционных установок и изучения ПСД. В реальности цифры на планах и фактическая реализация часто расходятся. Причинами становятся недоработки строителей, неучтенное сопротивление сети или банальная замена воздуховодов, их размеров без внесения правок проекта. Выявляя такие расхождения на этапе обследования, мы экономим часы полезного времени. Аудит позволяет локализовать зауженные участки магистралей, неправильно смонтированные обратные клапаны, точки подсоса воздуха в обход фильтров, после чего можно переходить к прицельным измерениям аэродинамики.
Испытание и наладка вентиляции
После завершения монтажных работ завершены, не стоит включать систему с нагрузкой без предварительной проверки. Технологический цикл испытания а так же наладки вентиляции разбивается на два этапа. Первоначально агрегаты обкатываются вхолостую. Мы смотрим токи по каждой отдельной фазе, отсутствие биения крыльчатки, залипания подшипниковых узлов. Как только «физика железа» подтверждена, начинаем проверку под нагрузкой, в профессиональной среде этот этап называют регулировкой до «проектных кубов». Наладка — это кропотливая работа с дросселями и частотными преобразователями. Делаем это для того чтобы на каждом этаже, в каждом помещении расход воздуха совпадал с расчетным. Когда встает вопрос про требования к испытаниям вентиляции, нужно знать, что проверке подлежит не только объем, но и кратность воздухообмена. Без пусконаладки добиться паспортной эффективности практически нереально — неизбежны сквозняки или, напротив, эффект духоты при формально работающих вентиляторах.
Нормативная основа: гост, сп и методики измерений
Наша работа опирается на действующую НТД. Работники лаборатории строго придерживаются регламентов. Ключевой документ, регламентирующий мероприятия по испытаниям - ГОСТ испытания вентиляции. Ранее использовали ГОСТ 12.3.018–79, сейчас в отрасли используют актуализированные версии межгосударственных стандартов. Отдельного внимания заслуживают СП испытания вентиляции, в частности, правила проектирования и производства работ, где прописаны допустимые отклонения потерь давления в сетях. Если речь заходит о пассивной и активной огнезащите, применяем ГОСТ испытания противодымной вентиляции. Здесь нормируются избыточные давления, скорость истечения газа в клапанах, герметичность каналов. Нельзя забывать, что методика испытаний вентиляции четко регламентирует количество точек замера. Например, на круглом воздуховоде делается не менее трех замеров в сечении — усреднение по верху, середине и низу. Применяя «метод зонда», мы полностью убираем погрешности, связанные с человеческим фактором.

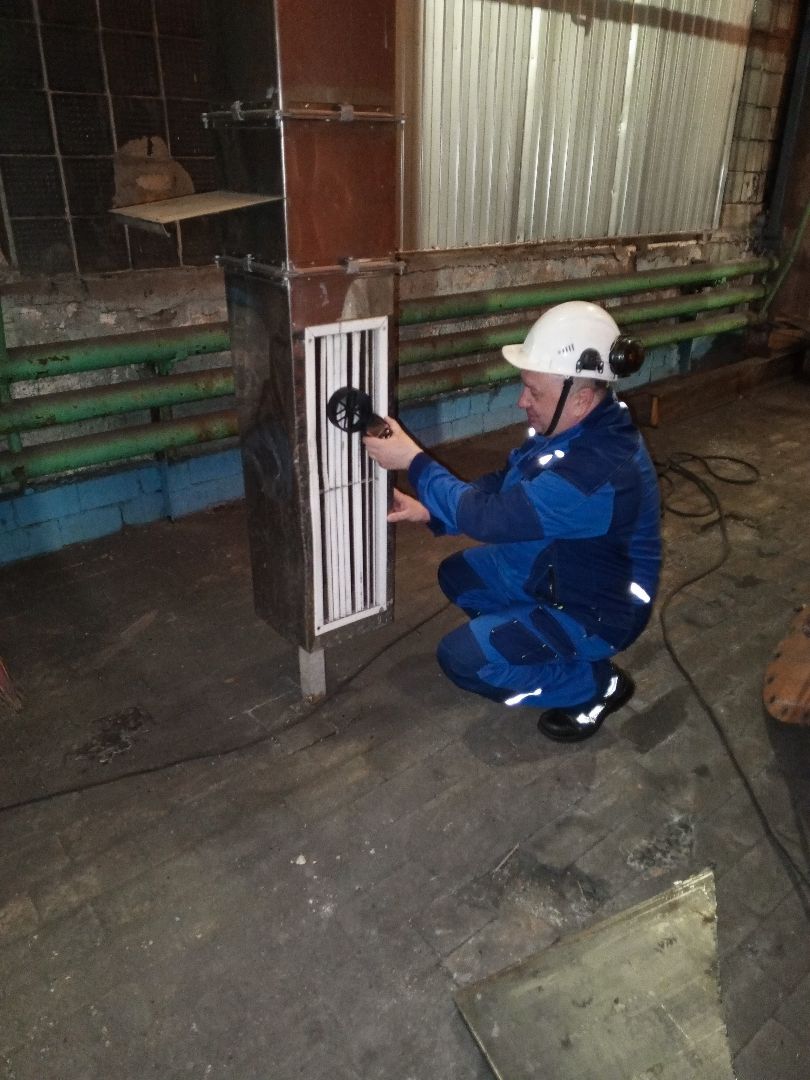

Проведение испытаний систем вентиляции на реальных объектах
Практическое проведение испытаний систем вентиляции часто сопряжено с нюансами эксплуатируемого здания. Одно дело тестировать пустое здание новостройки, совсем другое - действующий операционный блок больницы или в чистом цехе микроэлектроники, где лишняя пыль от манипуляций недопустима. В нашем портфолио собраны разноплановые примеры испытания вентиляции в самых сложных условиях. Мы работали с объектами пищевой промышленности, где жир из вытяжных зонтов меняет аэродинамическое сопротивление, и паркингах закрытого типа, где критическое значение имеет подпор воздуха при пожаре. Для сложных объектов проводят совмещенное испытание систем отопления и вентиляции, ведь тепловой контур и воздушные потоки зависят друг от друга на прямую. Не получится регулировать отопление, игнорируя работу приточки. Исходя из этого, программа испытаний вентиляции формируется ситуативно, утверждается заказчиком до начала работ.
Комплексная проверка автоматики и акты
Сведение всех систем воедино — самый ответственный момент сдачи. На этой стадии мы инициируем комплексные испытания вентиляции. Запускаются все без исключения агрегаты, включая резервные, имитируются сценарии аварийного отключения питания, включения систем компенсации. Это проверка слаженной работы механики, щитов автоматики. Итогом такого теста становится акт комплексных испытаний вентиляции. Если речь о противодымной защите, отдельным документом оформляют акт комплексного испытания систем вентиляции, который визируется представителями генподрядчика и эксплуатационной службы. Без этих подписей здание не введут в эксплуатацию, никакие устные заверения о том, что «все крутится и дует», инспектора не устроят.
Аэродинамика дымоудаления и протоколы испытаний
Самый жесткий спрос сегодня — на пожаробезопасность. При сдаче жилых высоток, ТРЦ мы проводим аэродинамические испытания систем противодымной вентиляции. Проверка подразумевает имитацию пожара с открытием клапанов на этаже возгорания. Приборы фиксируют перепад давления в шахте лифта, на путях эвакуации. Отдельно тестируется срабатывание клапанов наружного воздуха. Вся информация заносится в протокол аэродинамических испытаний системы противодымной вентиляции. Отчетная форма по давлением, скоростям дублируется для общеобменных сетей в документе под названием протокол аэродинамических испытаний системы вентиляции. Этот бланк часто требуют надзорники, страховые компании. Для документооборота инженеры ПТО запрашивают акт аэродинамических испытаний вентиляции образец. В нем, помимо табличных значений, присутствует вердикт комиссии о том, пригодна ли сеть к долгосрочному использованию.
Периодичность, приточка и вытяжка
Любое инженерное сооружение деградирует со временем: ослабевают ремни, забиваются фильтрующие кассеты. Поэтому существует строгая аэродинамические испытания систем вентиляции периодичность. Для зданий с нормальной средой это один раз в 36 месяцев, для зданий с агрессивной средой или избыточным выделением пыли — чаще. Производим инструментальную проверку с точностью до десятых долей паскаля. В жилых домах особо контролируются аэродинамические испытания приточно-вытяжных вентиляций. Здесь важна нулевая разбалансировка: объем притока должен на 5-7% перекрывать объем механической вытяжки для создания подпора в чистые зоны. Итогом становится протокол приемо-сдаточных аэродинамических испытаний систем противодымной вентиляции для объектов с ДУ, полный пакет закрывающих документов для общестроительной сдачи. Мы понимаем, что для руководителя стройки этот пакет бумаг — не менее важный продукт, чем смонтированные воздуховоды.
